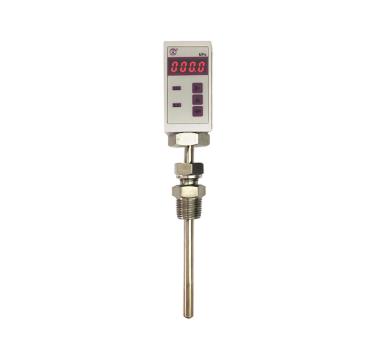

1可控硅溫度開關的組成與原理

    溫度測量與控制是熱電偶采集信號通過pid溫度調節器測量和輸出0～10ma或4～20ma控制觸發板控制可控硅導通角的大小，從而控制主回路加熱元件電流大小，使電阻爐保持在設定的溫度工作狀態。可控硅溫度開關由主回路和控制回路組成。主回路是由可控硅，過電流保護快速熔斷器、過電壓保護rc和電阻爐的加熱元件等部分組成。

    控制回路是由直流信號電源、直流工作電源、電流反饋環節、同步信號環節、觸發脈沖產生器、溫度檢測器和pid溫度調節器等部分組成。

    2可控硅的選擇

    可控硅主要參數：

    （1）額定電壓

    斷態重復峰值電壓u：在門極斷路而結溫為額定值時，允許重復加在器件上的正向峰值電壓。反向重復峰值電壓：在門極斷路而結溫為額定值時，允許重復加在器件上的反向峰值電壓。通常取可控硅的和中較小的標值作為該器件的額定電壓。選用時，額定電壓要留有一定裕量，一般取額定電壓為正常工作時晶閘管所承受峰值電壓2～3倍。

    （2）額定電流

    可控硅在環境溫度為40～c和規定的冷卻狀態下，穩定結溫不超過額定結溫時所允許流過的*大工頻正弦半波電流的平均值。使用時應按實際電流與通態平均電流有效值相等的原則來選取可控硅并非應留一定的裕量，一般取1．5～2倍。

     3安裝和操作

    由于可控硅溫度開關的主回路電流都比較大，因此選擇合適的線路電纜直徑線路是十分重要的，并且要確保線路的可靠連接，防止負載短路擊穿可控硅；考慮到可控硅電流突變時較易損壞，開爐時要手動調節使電流緩慢上升，關爐時要關小電流。

     4可控硅溫度開關的應用

    選擇優良耐火材料如高級氧化鋁、耐火纖維和輕質磚做成的爐體是關鍵的一環，以硅鉬棒、硅碳棒等電加熱元件提供熱源的溫度控制設備采用可控硅溫度開關，爐況穩定，爐溫控制效果在實時性和控制精度方面有顯著提高。而采用計算機和pci總線控制后，一臺計算機可以同時控制多臺電阻爐，不但實現了程序自動控制，而且可以多點溫度顯示記錄貯存和報警等功能，系統使觸發電路等大部份部件互換，可以使傳統的設備得到升級。這樣設備管理工作實現自動化，對設備的維護和維修比較簡單。
